| Lugar de origem: | China |
| Marca: | Xinland |
| Número do modelo: | 120 W |

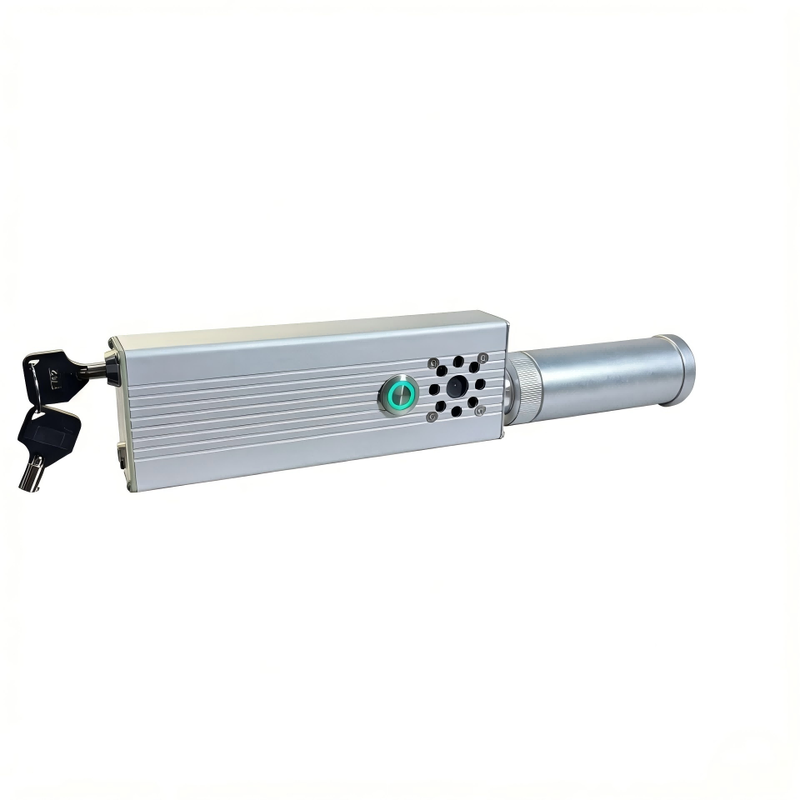

Projetado para aplicações onde portabilidade, monitoramento do sistema e flexibilidade óptica são igualmente importantes, este sistema laser de 120W e 915nm combina uma fonte Raycus de alta potência com um invólucro ultracompacto de liga de alumínio.
A unidade principal mede aproximadamente 160 × 55 × 30mm e pesa apenas cerca de 515g, excluindo a lente de foco, tornando-a uma das configurações mais compactas em nossa linha profissional de lasers de 120W.
Um display OLED integrado fornece informações convenientes sobre o status do sistema durante a operação, enquanto o conjunto de foco telescópico 10× permite ajuste óptico manual para diferentes configurações de teste controladas.
A bateria recarregável, o sistema de refrigeração e a eletrônica de controle são integrados à carcaça principal, eliminando a necessidade de um pacote de energia externo separado durante a operação padrão.
No núcleo do sistema está uma fonte laser Raycus de 120W operando no comprimento de onda de 915nm.
A arquitetura compacta de saída direta fornece uma plataforma óptica profissional para pesquisa de laboratório, avaliação de engenharia e P&D industrial controlada.
Para clientes que não necessitam do tamanho e peso de uma plataforma de 260W, esta configuração de 120W oferece uma alternativa mais portátil.
A portabilidade é uma das características definidoras deste modelo.
Dimensões da Unidade Principal: Aprox. 160 × 55 × 30mm
Peso Líquido: Aprox. 515g, excluindo a lente
Seu invólucro fino torna o sistema particularmente adequado para usuários profissionais que precisam transportar equipamentos entre locais de trabalho ou integrar o laser em uma configuração experimental compacta.
Comparado com sistemas de alta potência maiores, o tamanho reduzido também simplifica o armazenamento e a instalação.
Uma tela OLED embutida fornece informações convenientes sobre o status operacional diretamente da unidade principal.
Isso dá ao operador uma visão mais clara das condições do sistema sem a necessidade de equipamentos de monitoramento externos adicionais.
Para aplicações profissionais que envolvem ciclos de teste repetidos, as informações de status em tempo real também facilitam o gerenciamento dos intervalos de operação e refrigeração.
O sistema pode ser fornecido com uma lente de foco telescópica 10× para controle óptico ajustável.
O ajuste de foco manual permite que a configuração óptica seja adaptada de acordo com a distância de trabalho e os requisitos do projeto.
Sob condições de teste adequadas, o sistema pode ser configurado para distâncias de trabalho de até aproximadamente 10 metros.
A distância útil real depende do ajuste de foco, características do alvo, condições ambientais, alinhamento óptico e status do sistema.
O foco deve ser verificado sempre que a distância de trabalho mudar.
Como a saída primária de 915nm não é visível com segurança para o olho humano, um laser de referência vermelho visível é integrado ao sistema óptico.
O feixe de alinhamento vermelho é disposto coaxialmente com a saída principal, fornecendo uma referência visual conveniente durante a configuração controlada.
Esta configuração ajuda a simplificar o alinhamento óptico preliminar, especialmente ao usar o conjunto de foco ajustável 10×.
Seis células de lítio de alta descarga são integradas diretamente na carcaça.
A configuração da bateria interna significa que o sistema não requer um pacote de bateria externo separado para operação portátil normal.
As vantagens da arquitetura de energia integrada incluem:
Fiação externa reduzida
Configuração de equipamento mais rápida
Transporte mais fácil
Armazenamento compacto
Sem bateria separada para montar
Instalação profissional mais limpa
O carregador fornecido suporta entrada AC padrão de 110V e 220V, tornando o sistema adequado para clientes profissionais em diferentes mercados internacionais.
Sistemas ópticos compactos de alta potência requerem dissipação de calor cuidadosamente gerenciada.
Este modelo combina refrigeração ativa por ventilador com monitoramento automático de temperatura.
O ventilador de refrigeração liga automaticamente quando a temperatura interna atinge aproximadamente 35°C.
À medida que o sistema esfria, o ventilador desliga em aproximadamente 25°C.
Se a temperatura interna subir acima de aproximadamente 58°C, o sistema de proteção interrompe automaticamente a saída do laser para ajudar a proteger os componentes internos.
Esta arquitetura automatizada de gerenciamento térmico permite que o operador monitore o status do sistema enquanto o sistema de refrigeração responde às mudanças nas temperaturas internas.
A partir de uma condição completamente resfriada, a operação contínua é de aproximadamente 30 segundos sob as condições de teste especificadas.
Para uso profissional rotineiro, ciclos de operação intermitentes mais curtos são recomendados em vez de operar o sistema repetidamente até que a proteção térmica seja ativada.
O tempo de operação real varia de acordo com:
Temperatura ambiente
Temperatura inicial do sistema
Ciclos de operação anteriores
Ventilação
Condição da bateria
Configuração óptica
Permita tempo de resfriamento suficiente entre operações repetidas de alta potência.
Uma chave de segurança removível fornece controle de acesso físico para o sistema.
Após a ativação da energia principal, uma sequência de ativação adicional é necessária antes que a saída óptica possa ser iniciada.
Esta arquitetura de controle de várias etapas ajuda a reduzir a ativação não intencional e é particularmente útil para laboratórios profissionais e ambientes de engenharia controlados onde o acesso ao equipamento precisa ser gerenciado.
| Parâmetro | Especificação |
|---|---|
| Potência de Saída Óptica | 120W |
| Comprimento de Onda | 915nm |
| Fonte Laser | Raycus |
| Classe do Laser | Classe 4 |
| Configuração de Saída | Feixe Direto |
| Invólucro | Liga de Alumínio |
| Display de Status | OLED Integrado |
| Alinhamento | Laser de Referência Vermelho Coaxial |
| Foco | Ajustável Manualmente |
| Lente Óptica | Lente Telescópica 10× |
| Distância de Trabalho | Até Aprox. 10m Sob Condições Adequadas |
| Bateria | 6 Células de Lítio de Alta Descarga Embutidas |
| Entrada de Carregamento | 110–220V AC |
| Refrigeração | Refrigeração Automática por Ventilador |
| Temperatura de Início do Ventilador | Aprox. 35°C |
| Temperatura de Parada do Ventilador | Aprox. 25°C |
| Proteção Térmica | Aprox. 58°C |
| Tempo de Execução Contínuo | Aprox. 30 seg a Partir do Início Frio* |
| Dimensões da Unidade Principal | Aprox. 160 × 55 × 30mm |
| Peso Líquido | Aprox. 515g, Excluindo Lente |
*A duração real da operação depende da temperatura ambiente, ventilação, status da bateria e ciclos de operação anteriores.
Esta plataforma laser compacta de 120W e 915nm pode ser considerada para aplicações profissionais controladas, incluindo:
Pesquisa óptica e fotônica
Experimentos universitários e de laboratório
Avaliação de engenharia
Pesquisa de combustão
Estudos de resposta térmica
Testes de materiais
Desenvolvimento de sistemas ópticos
P&D industrial
Demonstrações técnicas
Avaliação de protótipos
Integração de sistemas personalizados
A adequação da aplicação deve ser avaliada de acordo com as condições ópticas necessárias, ambiente operacional e requisitos aplicáveis de segurança a laser.
Diferentes projetos podem exigir diferentes configurações ópticas.
Uma configuração mais compacta para projetos onde um conjunto de foco telescópico externo não é necessário.
Recomendado para clientes que necessitam de foco ajustável e maior flexibilidade em diferentes distâncias de trabalho.
Se você não tiver certeza de qual configuração é apropriada, informe-nos sua aplicação pretendida e distância de trabalho antes de fazer o pedido.
Este modelo é particularmente adequado para clientes profissionais que valorizam a portabilidade e o monitoramento integrado do sistema.
Design Ultraleve
A unidade principal pesa apenas aproximadamente 515g, excluindo a lente.
Invólucro Fino
Com aproximadamente 160 × 55 × 30mm, o sistema requer espaço mínimo de instalação.
Monitoramento OLED
Informações de status integradas simplificam o monitoramento do sistema durante a operação profissional.
Bateria Integrada
Seis células de alta descarga recarregáveis eliminam a necessidade de um pacote de bateria externo.
Óptica Ajustável 10×
O conjunto de foco telescópico opcional oferece maior flexibilidade para diferentes configurações controladas.
Fonte Raycus
Uma fonte Raycus profissional de 120W forma o núcleo do sistema óptico.
Dependendo da configuração selecionada, o pacote pode incluir:
Unidade principal laser de 120W e 915nm
Lente de foco telescópica 10×
Carregador de bateria
2 chaves de segurança
Acessórios relacionados
Configurações sem lente e com lente de foco estão disponíveis.
Por favor, confirme sua configuração preferida ao solicitar um orçamento.
Fornecemos sistemas laser profissionais para laboratórios, empresas de engenharia, organizações de pesquisa, integradores de sistemas e distribuidores.
Para um orçamento preciso, por favor, forneça:
Aplicação + Distância de Trabalho Esperada + Quantidade Necessária + Configuração da Lente + País de Destino
Nossa equipe pode fornecer as informações técnicas apropriadas, configuração disponível, prazo de entrega e orçamento B2B de acordo com os requisitos do seu projeto.
Requisitos de OEM e específicos de projeto também podem ser discutidos.
Procurando um sistema laser leve de 120W e 915nm para um projeto profissional?Entre em contato conosco para receber:Especificações técnicas detalhadas
Opções de configuração de lente
Preços B2B
Acessórios disponíveis
Informações de OEM
Prazo de entrega
Informações de envio
Envie-nos sua aplicação e quantidade necessária para receber uma configuração e orçamento recomendados.
Informações Importantes de Segurança
Este é um sistema laser de alta potência Classe 4 destinado exclusivamente a pessoal qualificado operando em ambientes seguros e controlados.
São necessários óculos de proteção apropriados para o comprimento de onda, contenção do feixe, acesso restrito e procedimentos profissionais de segurança a laser.
Nunca direcione o sistema para pessoas, animais, veículos, aeronaves, estradas, janelas, espelhos ou outras superfícies refletoras.
O comprador e o operador são responsáveis pela conformidade com os requisitos aplicáveis de segurança a laser, transporte e regulamentação local.
