| Lugar de origem: | China |
| Marca: | Xinland |
| Número do modelo: | 120 W |

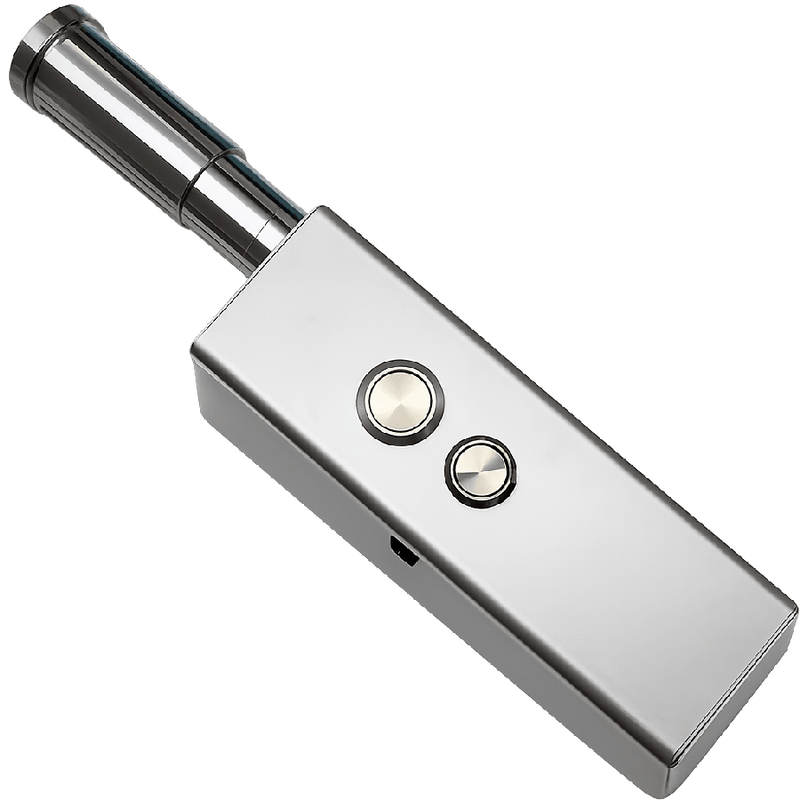

O sistema laser de 120 W e 915 nm foi projetado para usuários profissionais que precisam de uma plataforma óptica compacta com foco flexível em diferentes distâncias de trabalho.
Apresentando óptica ajustável manualmente, uma bateria Samsung integrada e alinhamento coaxial visível, o sistema pode ser configurado para aplicações controladas de aproximadamente 1 metro a 15 metros sob condições adequadas.
Sua arquitetura de energia independente elimina a necessidade de uma bateria externa separada, enquanto um invólucro em liga de alumínio, ventiladores de resfriamento duplos e driver de corrente constante fornecem uma plataforma prática para pesquisas de laboratório, avaliação de engenharia e testes ópticos profissionais.
O sistema fornece saída óptica de até 120 W em um comprimento de onda primário de 915 nm.
Sua arquitetura de saída direta foi projetada para experimentos ópticos profissionais, avaliação de engenharia e aplicações de pesquisa controlada onde é necessária uma fonte infravermelha compacta de alta potência.
Uma das principais vantagens deste modelo é o seu sistema de focagem flexível.
A lente de foco pode ser girada e estendida manualmente de acordo com a distância de trabalho necessária.
Com o ajuste adequado, a faixa de trabalho recomendada é de aproximadamente1–15 metros.
Para aplicações além de aproximadamente 5 metros, recomenda-se um tripé estável, gimbal ou plataforma de montagem fixa para melhorar a estabilidade de posicionamento.
O desempenho óptico real depende da precisão do foco, da estabilidade de montagem, das condições ambientais e das características do alvo.
A energia é fornecida por quatro células de íon de lítio Samsung 50E 21700 instaladas dentro da unidade principal.
A arquitetura de bateria integrada elimina a necessidade de conectar uma bateria externa antes da operação.
Isso oferece várias vantagens para usuários profissionais:
Preparação mais rápida do sistema
Menos cabos externos
Transporte compacto
Instalação de equipamentos mais limpos
Carregamento conveniente
Não há fonte de alimentação separada para montar
O sistema completo pode ser recarregado através da interface de carregamento DC usando o carregador fornecido.
Um driver de corrente constante regulado gerencia o fornecimento elétrico à fonte de laser.
Essa arquitetura ajuda a manter um desempenho elétrico mais consistente à medida que a carga da bateria muda durante a operação.
Para usuários profissionais, o fornecimento de energia regulado também fornece uma plataforma mais controlada para testes repetíveis de engenharia e de laboratório.
Dois ventiladores de resfriamento internos trabalham em conjunto com o gabinete de liga de alumínio para remover o calor do conjunto interno do laser.
Os ventiladores funcionam quando o sistema está ligado, proporcionando fluxo de ar contínuo durante o ciclo operacional.
Um circuito interno de monitoramento de temperatura fornece proteção térmica adicional.
Quando a temperatura interna atinge aproximadamente 45°C, a saída óptica é automaticamente interrompida.
Sob condições de teste a uma temperatura ambiente de aproximadamente 19°C, um sistema completamente resfriado normalmente operava por cerca de 45 a 60 segundos antes da proteção térmica ser ativada.
O tempo de operação real varia com a temperatura ambiente, ciclos operacionais anteriores, ventilação e condição do sistema.
Para melhorar a vida útil dos componentes, são recomendados ciclos operacionais intermitentes com intervalos de resfriamento suficientes.
A saída primária de 915 nm não é visível com segurança ao olho humano.
Por esta razão, o sistema incorpora um laser de referência vermelho visível posicionado próximo ao mesmo eixo óptico da saída primária.
O ponto de referência visível auxilia operadores treinados no posicionamento preliminar e ajuste de foco durante a configuração controlada.
Isto é particularmente útil ao alternar entre diferentes distâncias de trabalho.
Um simples indicador de status traseiro fornece informações rápidas sobre o nível aproximado da bateria restante.
Verde — Nível alto da bateria
Amarelo – nível médio da bateria
Vermelho – carregamento recomendado
Isto permite ao operador verificar o status da bateria sem remover a fonte de alimentação integrada ou conectar equipamento de monitoramento adicional.
O gabinete principal é fabricado em liga de alumínio, proporcionando um equilíbrio entre resistência estrutural, desempenho térmico e portabilidade.
A caixa metálica também auxilia o sistema de resfriamento interno, transferindo o calor do conjunto do laser.
Combinado com a bateria integrada e a arquitetura de saída direta, o resultado é uma plataforma profissional independente que pode ser transportada e instalada sem um gabinete de alimentação separado.
| Parâmetro | Especificação |
|---|---|
| Potência de saída óptica | 120W |
| Comprimento de onda | 915 nm |
| Configuração de saída | Feixe Direto |
| Material da Habitação | Liga de alumínio |
| Bateria | 4× Samsung 50E 21700 |
| Configuração da bateria | Integrado |
| Motorista | Corrente Constante |
| Sistema de resfriamento | Ventiladores internos duplos |
| Proteção Térmica | Aprox. 45°C |
| Alinhamento | Laser de referência vermelho coaxial |
| Foco | Ajustável manualmente |
| Faixa de trabalho recomendada | Aprox. 1–15m* |
| Carregando | Interface CC |
| Status da bateria | Indicador Verde / Amarelo / Vermelho |
*A distância de trabalho depende da configuração óptica selecionada, ajuste de foco, estabilidade de montagem e condições de operação.
O sistema pode ser configurado de acordo com a distância de trabalho necessária.
Adequado principalmente para configurações ópticas de distâncias mais curtas de aproximadamente 1–2 metros.
Recomendado quando é necessária maior flexibilidade de focagem ou distâncias de trabalho mais longas.
Para aplicações além de aproximadamente 1 metro, geralmente é recomendada uma lente de foco.
Sempre que a distância de trabalho muda, o foco óptico deve ser reajustado em vez de assumir que uma configuração proporcionará desempenho ideal em todas as distâncias.
À medida que a distância de trabalho aumenta, pequenos movimentos da unidade principal podem produzir alterações maiores no posicionamento óptico.
Para aplicações além de aproximadamente 5 metros, recomenda-se montar o sistema em um tripé, gimbal ou outro suporte estável.
Isso ajuda a melhorar:
Estabilidade de alinhamento
Repetibilidade
Ajuste de foco
Consistência experimental
Para instalações laboratoriais fixas, uma plataforma de montagem dedicada também pode ser utilizada de acordo com os requisitos do projeto.
Esta plataforma óptica de 120 W 915 nm pode ser considerada para aplicações profissionais controladas, incluindo:
Pesquisa óptica e fotônica
Experimentos de laboratório
Avaliação de engenharia
Teste de sistema infravermelho
Estudos de resposta material
Pesquisa de efeito térmico
P&D industrial
Experimentos de alinhamento óptico
Demonstrações técnicas
Integração de sistema personalizada
A adequação da aplicação deve ser avaliada de acordo com a distância de trabalho exigida, condições ópticas, ambiente operacional e requisitos de segurança aplicáveis.
Este modelo é particularmente adequado para clientes profissionais que necessitam de um equilíbrio entre portabilidade e distância de trabalho ajustável.
Flexibilidade de foco estendida
O ajuste óptico manual suporta configurações de trabalho de aproximadamente 1–15 m sob condições adequadas.
Fonte de alimentação integrada
Quatro células Samsung 50E são instaladas diretamente dentro do gabinete principal.
Fornecimento de energia regulamentado
Um driver de corrente constante fornece energia elétrica controlada para a fonte do laser.
Resfriamento com ventilador duplo
Dois ventiladores internos fornecem fluxo de ar ativo durante a operação.
Alinhamento Coaxial
Um feixe de referência vermelho visível auxilia no posicionamento controlado e no ajuste de foco.
Arquitetura Portátil
A bateria, a eletrônica de controle e o sistema óptico estão integrados em uma única plataforma profissional.
Uma configuração típica pode incluir:
Unidade principal de laser de 120 W 915 nm
Lente de foco ajustável
Bateria integrada Samsung 50E
Carregador de bateria CC
Acessórios relacionados
A configuração da lente pode ser selecionada de acordo com a distância de trabalho exigida pelo cliente.
Diferentes aplicações profissionais podem exigir diferentes configurações ópticas.
Para uma recomendação e cotação precisas, forneça:
Aplicação + Distância de Trabalho Esperada + Quantidade Necessária + País de Destino + Requisitos Especiais
Com base nos requisitos do seu projeto, podemos fornecer a configuração de lentes apropriada, especificações técnicas, preços B2B e prazo de entrega estimado.
Os requisitos OEM e baseados em projetos também podem ser discutidos.
Precisa de umSistema laser de foco ajustável de 120 W 915 nmpara o seu projeto profissional?
Envie-nos a sua candidatura, distância de trabalho necessária e quantidade para receber:
Especificações técnicas
Informações de configuração da lente
Cotação B2B
Opções de acessórios
Informações OEM
Tempo de espera
Informações de envio
Diga-nos a distância de trabalho e a quantidade necessárias para obter uma configuração e orçamento recomendados.
Este é um sistema laser profissional de alta potência destinado apenas a pessoal qualificado que opera em ambientes seguros e controlados.
A saída de 915 nm apresenta sérios riscos aos olhos e à pele e não é visível com segurança ao olho humano. São necessários óculos de proteção adequados com comprimento de onda, acesso controlado, contenção de feixe e procedimentos profissionais de segurança com laser.
Nunca direcione o sistema para pessoas, animais, aeronaves, veículos, estradas, edifícios, janelas, superfícies refletivas ou áreas públicas.
Os compradores e operadores são responsáveis pela conformidade com os requisitos regulamentares locais e de segurança do laser aplicáveis.
A configuração óptica apropriada depende da distância de trabalho e da aplicação pretendidas.
Para configurações de distâncias mais curtas, uma configuração óptica compacta pode ser suficiente. Para distâncias de trabalho maiores, recomenda-se uma lente de foco ajustável e uma solução de montagem estável.
Conte-nos o seu:
Aplicação · Distância de trabalho · Quantidade · País de destino
e podemos ajudá-lo a selecionar a configuração apropriada.
→ Obtenha configuração óptica e cotação B2B
